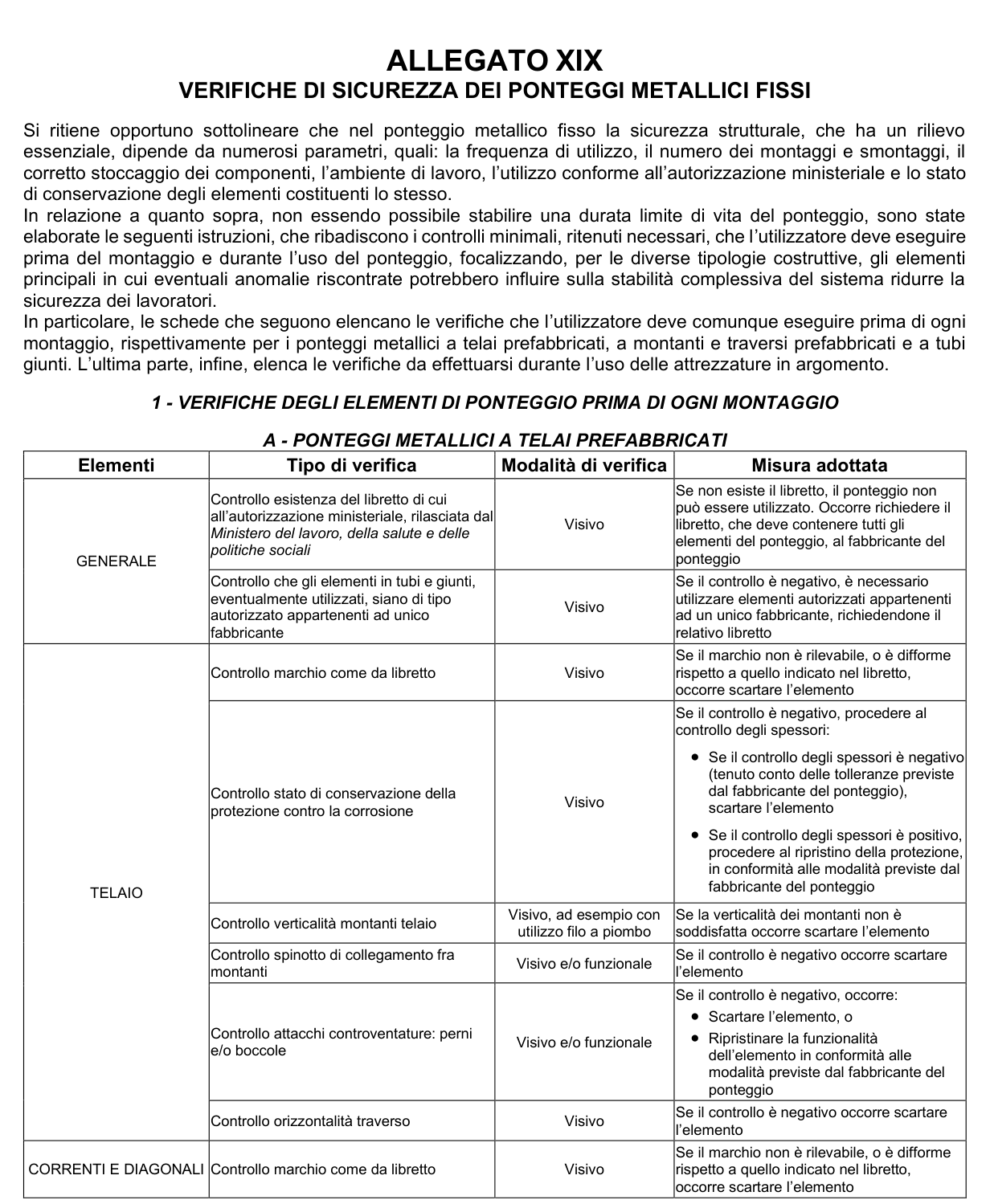

ALLEGATO XIX
VERIFICHE DI SICUREZZA DEI PONTEGGI METALLICI FISSI
Si ritiene opportuno sottolineare che nel ponteggio metallico fisso la sicurezza strutturale, che ha un rilievo essenziale, dipende da numerosi parametri, quali: la frequenza di utilizzo, il numero dei montaggi e smontaggi, il corretto stoccaggio dei componenti, l’ambiente di lavoro, l’utilizzo conforme all’autorizzazione ministeriale e lo stato di conservazione degli elementi costituenti lo stesso. In relazione a quanto sopra, non essendo possibile stabilire una durata limite di vita del ponteggio, sono state elaborate le seguenti istruzioni, che ribadiscono i controlli minimali, ritenuti necessari, che l’utilizzatore deve eseguire prima del montaggio e durante l’uso del ponteggio, focalizzando, per le diverse tipologie costruttive, gli elementi principali in cui eventuali anomalie riscontrate potrebbero influire sulla stabilità complessiva del sistema ridurre la sicurezza dei lavoratori. In particolare, le schede che seguono elencano le verifiche che l’utilizzatore deve comunque eseguire prima di ogni montaggio, rispettivamente per i ponteggi metallici a telai prefabbricati, a montanti e traversi prefabbricati e a tubi giunti. L’ultima parte, infine, elenca le verifiche da effettuarsi durante l’uso delle attrezzature in argomento.
1 - VERIFICHE DEGLI ELEMENTI DI PONTEGGIO PRIMA DI OGNI MONTAGGIO
A - PONTEGGI METALLICI A TELAI PREFABBRICATI Elementi Tipo di verifica Modalità di verifica Misura adottata
GENERALE Controllo esistenza del libretto di cui all’autorizzazione ministeriale, rilasciata dal Ministero del lavoro, della salute e delle politiche sociali Visivo Se non esiste il libretto, il ponteggio non può essere utilizzato. Occorre richiedere il libretto, che deve contenere tutti gli elementi del ponteggio, al fabbricante del ponteggio Controllo che gli elementi in tubi e giunti, eventualmente utilizzati, siano di tipo autorizzato appartenenti ad unico fabbricante Visivo Se il controllo è negativo, è necessario utilizzare elementi autorizzati appartenenti ad un unico fabbricante, richiedendone il relativo libretto
TELAIO Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo verticalità montanti telaio Visivo, ad esempio con utilizzo filo a piombo Se la verticalità dei montanti non è soddisfatta occorre scartare l’elemento Controllo spinotto di collegamento fra montanti Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
Controllo attacchi controventature: perni e/o boccole Visivo e/o funzionale Se il controllo è negativo, occorre:
• Scartare l’elemento, o
• Ripristinare la funzionalità dell’elemento in conformità alle modalità previste dal fabbricante del ponteggio
Controllo orizzontalità traverso Visivo Se il controllo è negativo occorre scartare l’elemento
CORRENTI E DIAGONALI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento

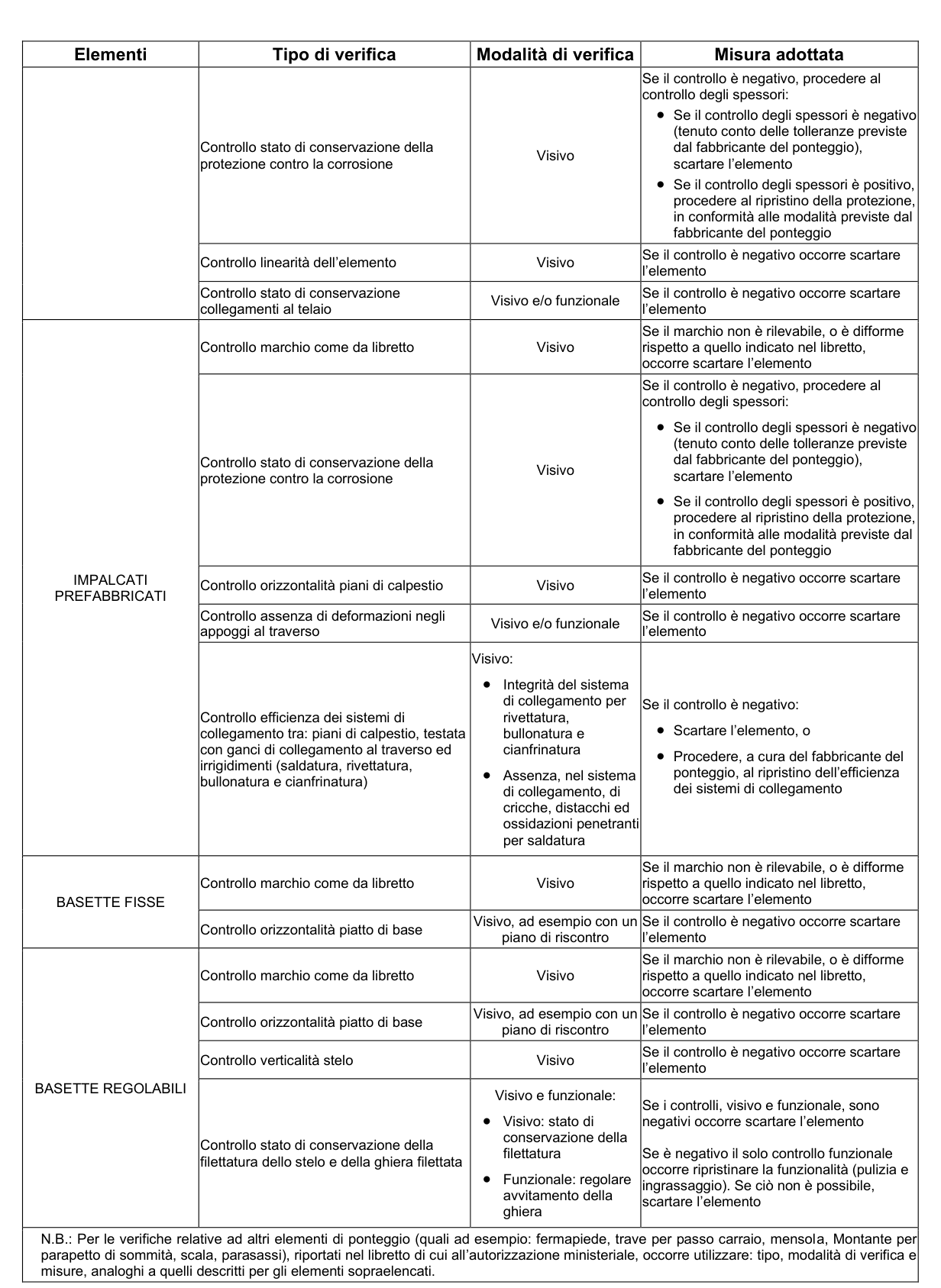

Elementi Tipo di verifica Modalità di verifica Misura adottata
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo linearità dell’elemento Visivo Se il controllo è negativo occorre scartare l’elemento Controllo stato di conservazione collegamenti al telaio Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
IMPALCATI PREFABBRICATI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo orizzontalità piani di calpestio Visivo Se il controllo è negativo occorre scartare l’elemento Controllo assenza di deformazioni negli appoggi al traverso Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
Controllo efficienza dei sistemi di collegamento tra: piani di calpestio, testata con ganci di collegamento al traverso ed irrigidimenti (saldatura, rivettatura, bullonatura e cianfrinatura) Visivo:
• Integrità del sistema di collegamento per rivettatura, bullonatura e cianfrinatura
• Assenza, nel sistema di collegamento, di cricche, distacchi ed ossidazioni penetranti per saldatura Se il controllo è negativo:
• Scartare l’elemento, o
• Procedere, a cura del fabbricante del ponteggio, al ripristino dell’efficienza dei sistemi di collegamento
BASETTE FISSE Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo orizzontalità piatto di base Visivo, ad esempio con un piano di riscontro Se il controllo è negativo occorre scartare l’elemento
BASETTE REGOLABILI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo orizzontalità piatto di base Visivo, ad esempio con un piano di riscontro Se il controllo è negativo occorre scartare l’elemento
Controllo verticalità stelo Visivo Se il controllo è negativo occorre scartare l’elemento
Controllo stato di conservazione della filettatura dello stelo e della ghiera filettata Visivo e funzionale:
• Visivo: stato di conservazione della filettatura
• Funzionale: regolare avvitamento della ghiera Se i controlli, visivo e funzionale, sono negativi occorre scartare l’elemento
Se è negativo il solo controllo funzionale occorre ripristinare la funzionalità (pulizia e ingrassaggio). Se ciò non è possibile, scartare l’elemento
N.B.: Per le verifiche relative ad altri elementi di ponteggio (quali ad esempio: fermapiede, trave per passo carraio, mensola, Montante per parapetto di sommità, scala, parasassi), riportati nel libretto di cui all’autorizzazione ministeriale, occorre utilizzare: tipo, modalità di verifica e misure, analoghi a quelli descritti per gli elementi sopraelencati.

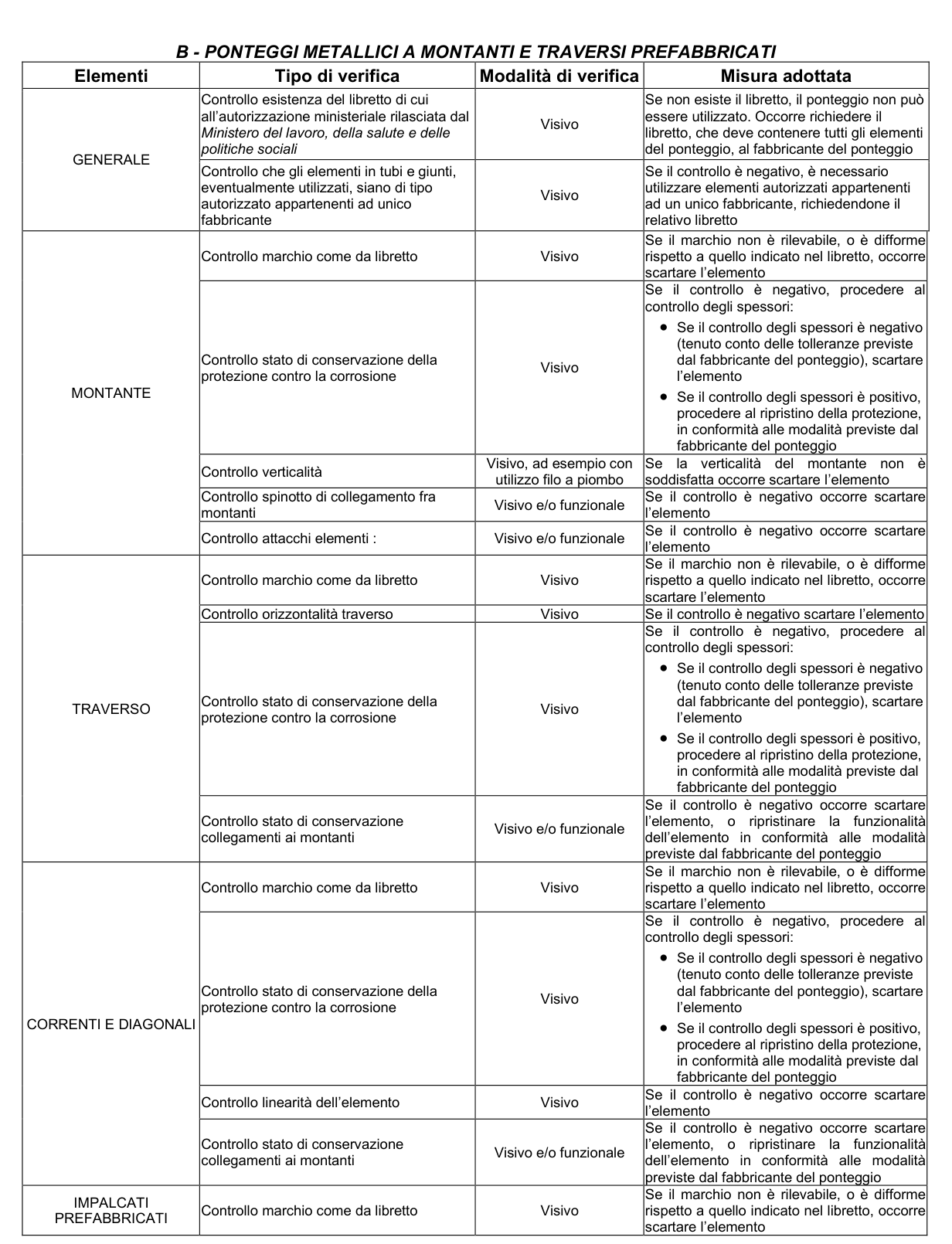

B - PONTEGGI METALLICI A MONTANTI E TRAVERSI PREFABBRICATI Elementi Tipo di verifica Modalità di verifica Misura adottata
GENERALE Controllo esistenza del libretto di cui all’autorizzazione ministeriale rilasciata dal Ministero del lavoro, della salute e delle politiche sociali Visivo Se non esiste il libretto, il ponteggio non può essere utilizzato. Occorre richiedere il libretto, che deve contenere tutti gli elementi del ponteggio, al fabbricante del ponteggio Controllo che gli elementi in tubi e giunti, eventualmente utilizzati, siano di tipo autorizzato appartenenti ad unico fabbricante Visivo Se il controllo è negativo, è necessario utilizzare elementi autorizzati appartenenti ad un unico fabbricante, richiedendone il relativo libretto
MONTANTE Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo verticalità Visivo, ad esempio con utilizzo filo a piombo Se la verticalità del montante non è soddisfatta occorre scartare l’elemento Controllo spinotto di collegamento fra montanti Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
Controllo attacchi elementi : Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
TRAVERSO Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento Controllo orizzontalità traverso Visivo Se il controllo è negativo scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo stato di conservazione collegamenti ai montanti Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento, o ripristinare la funzionalità dell’elemento in conformità alle modalità previste dal fabbricante del ponteggio
CORRENTI E DIAGONALI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo linearità dell’elemento Visivo Se il controllo è negativo occorre scartare l’elemento
Controllo stato di conservazione collegamenti ai montanti Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento, o ripristinare la funzionalità dell’elemento in conformità alle modalità previste dal fabbricante del ponteggio
IMPALCATI PREFABBRICATI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento

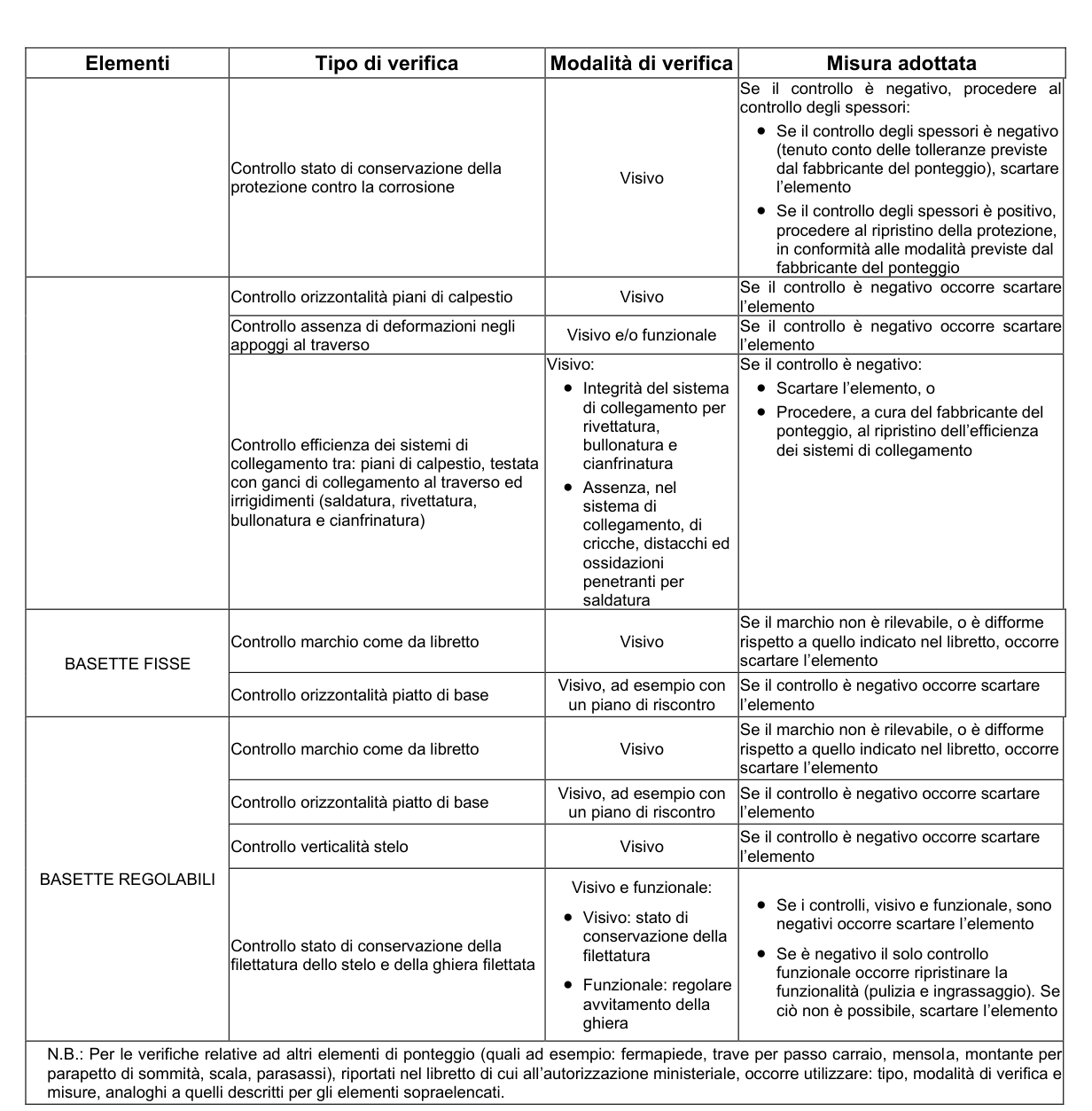

Elementi Tipo di verifica Modalità di verifica Misura adottata
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo orizzontalità piani di calpestio Visivo Se il controllo è negativo occorre scartare l’elemento Controllo assenza di deformazioni negli appoggi al traverso Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
Controllo efficienza dei sistemi di collegamento tra: piani di calpestio, testata con ganci di collegamento al traverso ed irrigidimenti (saldatura, rivettatura, bullonatura e cianfrinatura) Visivo:
• Integrità del sistema di collegamento per rivettatura, bullonatura e cianfrinatura
• Assenza, nel sistema di collegamento, di cricche, distacchi ed ossidazioni penetranti per saldatura Se il controllo è negativo:
• Scartare l’elemento, o
• Procedere, a cura del fabbricante del ponteggio, al ripristino dell’efficienza dei sistemi di collegamento
BASETTE FISSE Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo orizzontalità piatto di base Visivo, ad esempio con un piano di riscontro Se il controllo è negativo occorre scartare l’elemento
BASETTE REGOLABILI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo orizzontalità piatto di base Visivo, ad esempio con un piano di riscontro Se il controllo è negativo occorre scartare l’elemento
Controllo verticalità stelo Visivo Se il controllo è negativo occorre scartare l’elemento
Controllo stato di conservazione della filettatura dello stelo e della ghiera filettata Visivo e funzionale:
• Visivo: stato di conservazione della filettatura
• Funzionale: regolare avvitamento della ghiera
• Se i controlli, visivo e funzionale, sono negativi occorre scartare l’elemento
• Se è negativo il solo controllo funzionale occorre ripristinare la funzionalità (pulizia e ingrassaggio). Se ciò non è possibile, scartare l’elemento
N.B.: Per le verifiche relative ad altri elementi di ponteggio (quali ad esempio: fermapiede, trave per passo carraio, mensola, montante per parapetto di sommità, scala, parasassi), riportati nel libretto di cui all’autorizzazione ministeriale, occorre utilizzare: tipo, modalità di verifica e misure, analoghi a quelli descritti per gli elementi sopraelencati.

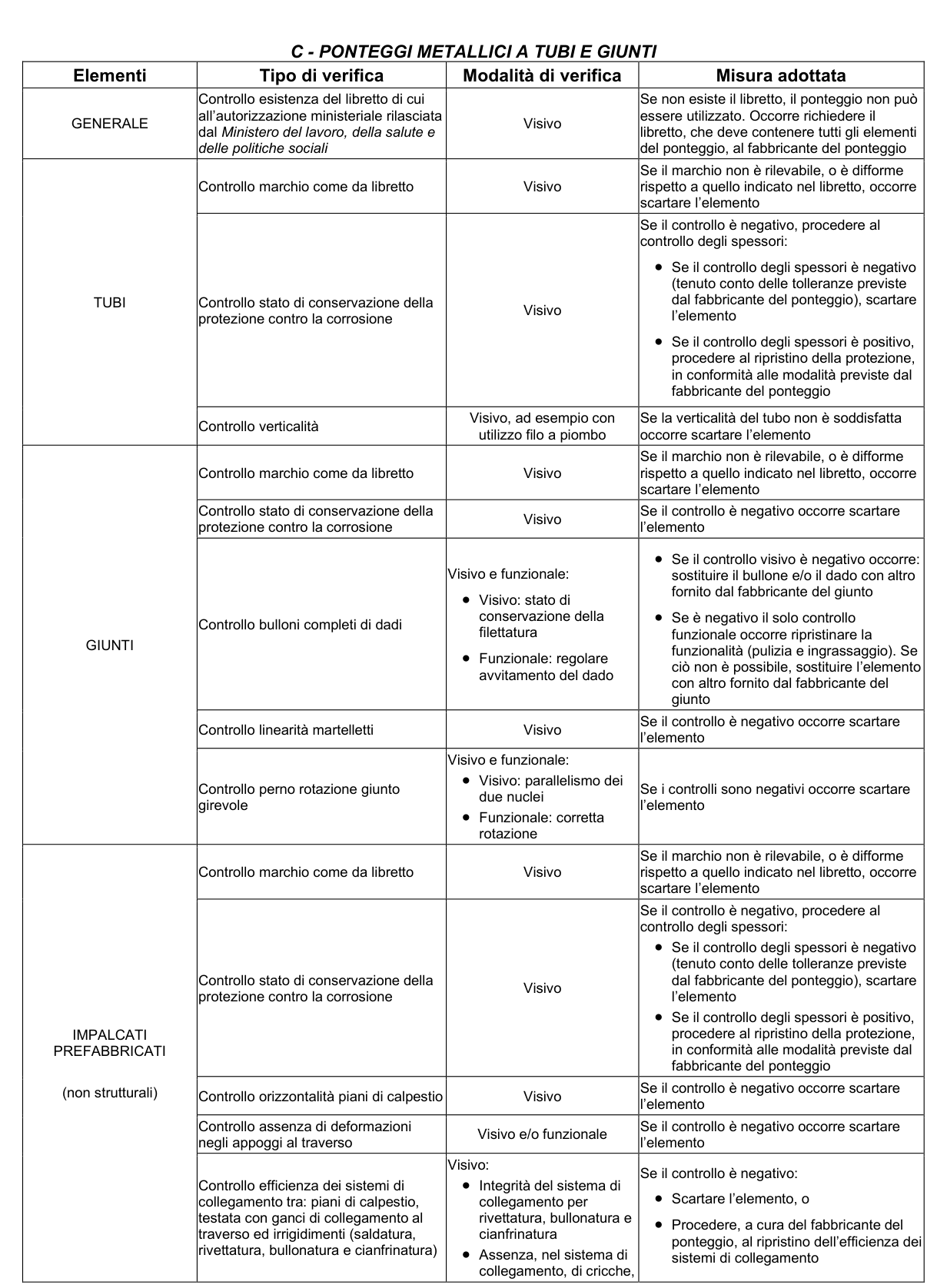

C - PONTEGGI METALLICI A TUBI E GIUNTI Elementi Tipo di verifica Modalità di verifica Misura adottata
GENERALE Controllo esistenza del libretto di cui all’autorizzazione ministeriale rilasciata dal Ministero del lavoro, della salute e delle politiche sociali Visivo Se non esiste il libretto, il ponteggio non può essere utilizzato. Occorre richiedere il libretto, che deve contenere tutti gli elementi del ponteggio, al fabbricante del ponteggio
TUBI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo verticalità Visivo, ad esempio con utilizzo filo a piombo Se la verticalità del tubo non è soddisfatta occorre scartare l’elemento
GIUNTI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo occorre scartare l’elemento
Controllo bulloni completi di dadi Visivo e funzionale:
• Visivo: stato di conservazione della filettatura
• Funzionale: regolare avvitamento del dado
• Se il controllo visivo è negativo occorre: sostituire il bullone e/o il dado con altro fornito dal fabbricante del giunto
• Se è negativo il solo controllo funzionale occorre ripristinare la funzionalità (pulizia e ingrassaggio). Se ciò non è possibile, sostituire l’elemento con altro fornito dal fabbricante del giunto
Controllo linearità martelletti Visivo Se il controllo è negativo occorre scartare l’elemento
Controllo perno rotazione giunto girevole Visivo e funzionale:
• Visivo: parallelismo dei due nuclei
• Funzionale: corretta rotazione Se i controlli sono negativi occorre scartare l’elemento
IMPALCATI PREFABBRICATI
(non strutturali) Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo stato di conservazione della protezione contro la corrosione Visivo Se il controllo è negativo, procedere al controllo degli spessori:
• Se il controllo degli spessori è negativo (tenuto conto delle tolleranze previste dal fabbricante del ponteggio), scartare l’elemento
• Se il controllo degli spessori è positivo, procedere al ripristino della protezione, in conformità alle modalità previste dal fabbricante del ponteggio
Controllo orizzontalità piani di calpestio Visivo Se il controllo è negativo occorre scartare l’elemento Controllo assenza di deformazioni negli appoggi al traverso Visivo e/o funzionale Se il controllo è negativo occorre scartare l’elemento
Controllo efficienza dei sistemi di collegamento tra: piani di calpestio, testata con ganci di collegamento al traverso ed irrigidimenti (saldatura, rivettatura, bullonatura e cianfrinatura) Visivo:
• Integrità del sistema di collegamento per rivettatura, bullonatura e cianfrinatura
• Assenza, nel sistema di collegamento, di cricche, Se il controllo è negativo:
• Scartare l’elemento, o
• Procedere, a cura del fabbricante del ponteggio, al ripristino dell’efficienza dei sistemi di collegamento

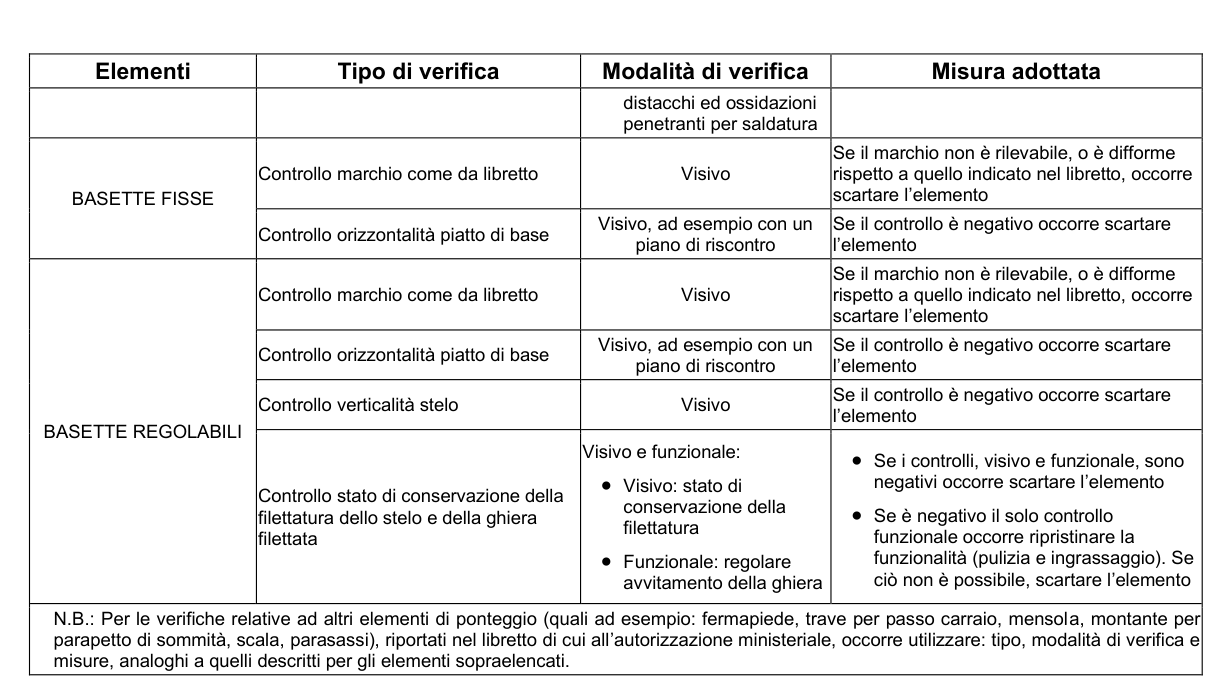

Elementi Tipo di verifica Modalità di verifica Misura adottata distacchi ed ossidazioni penetranti per saldatura
BASETTE FISSE Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo orizzontalità piatto di base Visivo, ad esempio con un piano di riscontro Se il controllo è negativo occorre scartare l’elemento
BASETTE REGOLABILI Controllo marchio come da libretto Visivo Se il marchio non è rilevabile, o è difforme rispetto a quello indicato nel libretto, occorre scartare l’elemento
Controllo orizzontalità piatto di base Visivo, ad esempio con un piano di riscontro Se il controllo è negativo occorre scartare l’elemento
Controllo verticalità stelo Visivo Se il controllo è negativo occorre scartare l’elemento
Controllo stato di conservazione della filettatura dello stelo e della ghiera filettata Visivo e funzionale:
• Visivo: stato di conservazione della filettatura
• Funzionale: regolare avvitamento della ghiera
• Se i controlli, visivo e funzionale, sono negativi occorre scartare l’elemento
• Se è negativo il solo controllo funzionale occorre ripristinare la funzionalità (pulizia e ingrassaggio). Se ciò non è possibile, scartare l’elemento
N.B.: Per le verifiche relative ad altri elementi di ponteggio (quali ad esempio: fermapiede, trave per passo carraio, mensola, montante per parapetto di sommità, scala, parasassi), riportati nel libretto di cui all’autorizzazione ministeriale, occorre utilizzare: tipo, modalità di verifica e misure, analoghi a quelli descritti per gli elementi sopraelencati.

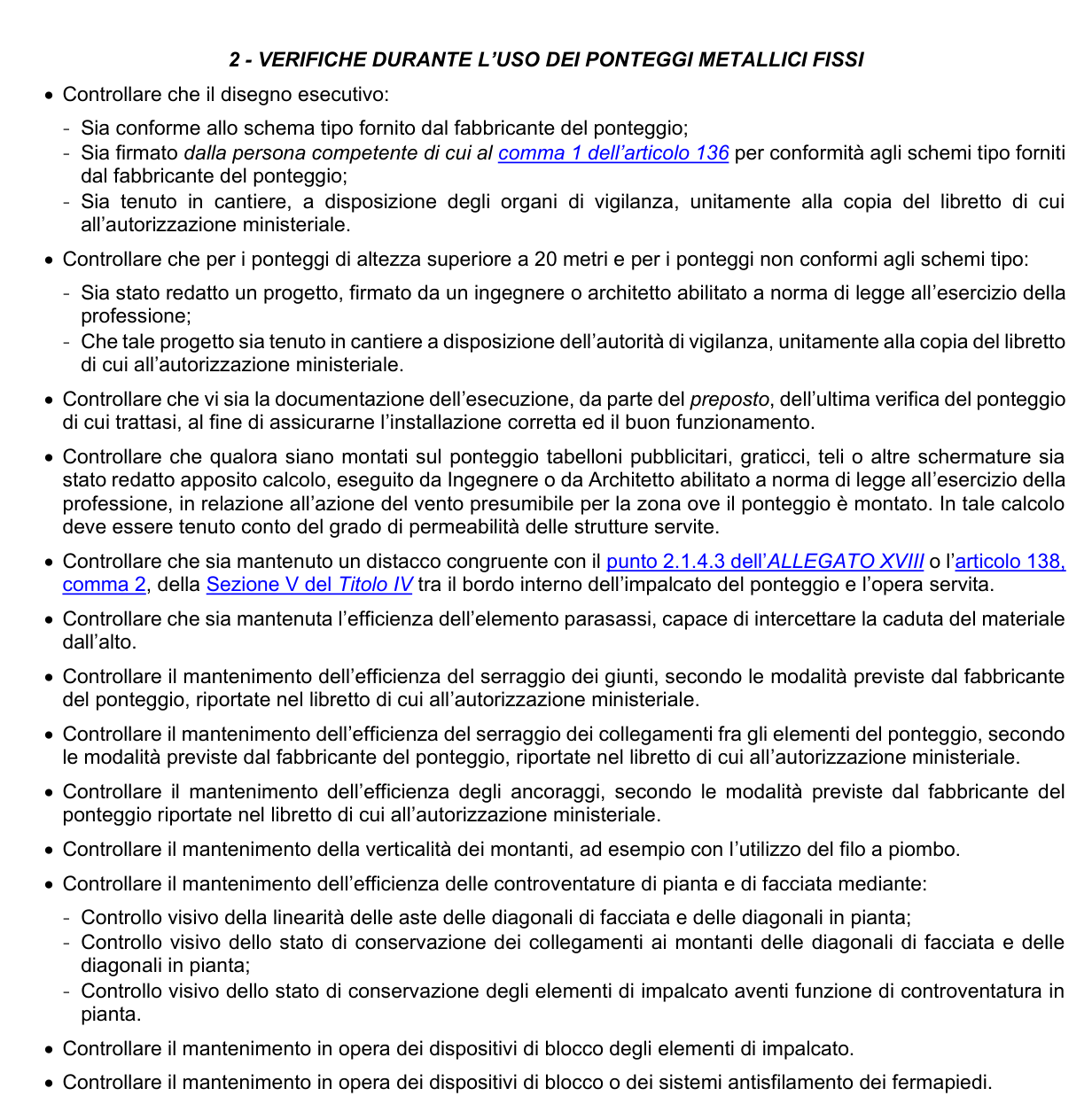

2 - VERIFICHE DURANTE L’USO DEI PONTEGGI METALLICI FISSI
• Controllare che il disegno esecutivo:
- Sia conforme allo schema tipo fornito dal fabbricante del ponteggio;
- Sia firmato dalla persona competente di cui al comma 1 dell’articolo 136 per conformità agli schemi tipo forniti dal fabbricante del ponteggio;
- Sia tenuto in cantiere, a disposizione degli organi di vigilanza, unitamente alla copia del libretto di cui all’autorizzazione ministeriale.
• Controllare che per i ponteggi di altezza superiore a 20 metri e per i ponteggi non conformi agli schemi tipo:
- Sia stato redatto un progetto, firmato da un ingegnere o architetto abilitato a norma di legge all’esercizio della professione;
- Che tale progetto sia tenuto in cantiere a disposizione dell’autorità di vigilanza, unitamente alla copia del libretto di cui all’autorizzazione ministeriale.
• Controllare che vi sia la documentazione dell’esecuzione, da parte del preposto, dell’ultima verifica del ponteggio di cui trattasi, al fine di assicurarne l’installazione corretta ed il buon funzionamento.
• Controllare che qualora siano montati sul ponteggio tabelloni pubblicitari, graticci, teli o altre schermature sia stato redatto apposito calcolo, eseguito da Ingegnere o da Architetto abilitato a norma di legge all’esercizio della professione, in relazione all’azione del vento presumibile per la zona ove il ponteggio è montato. In tale calcolo deve essere tenuto conto del grado di permeabilità delle strutture servite.
• Controllare che sia mantenuto un distacco congruente con il punto 2.1.4.3 dell’ALLEGATO XVIII o l’articolo 138, comma 2, della Sezione V del Titolo IV tra il bordo interno dell’impalcato del ponteggio e l’opera servita.
• Controllare che sia mantenuta l’efficienza dell’elemento parasassi, capace di intercettare la caduta del materiale dall’alto.
• Controllare il mantenimento dell’efficienza del serraggio dei giunti, secondo le modalità previste dal fabbricante del ponteggio, riportate nel libretto di cui all’autorizzazione ministeriale.
• Controllare il mantenimento dell’efficienza del serraggio dei collegamenti fra gli elementi del ponteggio, secondo le modalità previste dal fabbricante del ponteggio, riportate nel libretto di cui all’autorizzazione ministeriale.
• Controllare il mantenimento dell’efficienza degli ancoraggi, secondo le modalità previste dal fabbricante del ponteggio riportate nel libretto di cui all’autorizzazione ministeriale.
• Controllare il mantenimento della verticalità dei montanti, ad esempio con l’utilizzo del filo a piombo.
• Controllare il mantenimento dell’efficienza delle controventature di pianta e di facciata mediante:
- Controllo visivo della linearità delle aste delle diagonali di facciata e delle diagonali in pianta;
- Controllo visivo dello stato di conservazione dei collegamenti ai montanti delle diagonali di facciata e delle diagonali in pianta;
- Controllo visivo dello stato di conservazione degli elementi di impalcato aventi funzione di controventatura in pianta.
• Controllare il mantenimento in opera dei dispositivi di blocco degli elementi di impalcato.
• Controllare il mantenimento in opera dei dispositivi di blocco o dei sistemi antisfilamento dei fermapiedi.
